双葉電気標準リチウムイオンバッテリーパック
| FSB2170A-21G (LED 表示付き) |
FSB2170A-21N (LED 表示無し) |
 |
 |
特長：
・21700円筒形セル使用
・高容量(4769mAh/35.2Wh)
・小型(W48 × L83 × H24.5)
・高出力(最大7A放電)
・各種安全規格を取得(PSE,IEC62133,UL1642,UN38.3)
※双葉電気の標準品ラインナップのため、開発コスト・開発LT・規格取得費用など、初期コストを抑えることが可能
※産業用機器に対応する⾧期の供給が可能。少量～サンプル対応可能
| 仕様一覧 |
|---|
| 形式番号 |
FSB2170A-21G |
FSB2170A-21N |
| 種類 |
Lithium ion Battery Pack |
| セル種類 |
21700 size cylindrical cell |
| 構成 |
2S1P |
| 定格電圧 |
7.38V |
| 定格容量 |
4769mAh / 35.2Wh (min.) |
| 標準充電 |
8.40V, 1440mA , CCCV ,
50mA cutoff , 4.5H , 25'C |

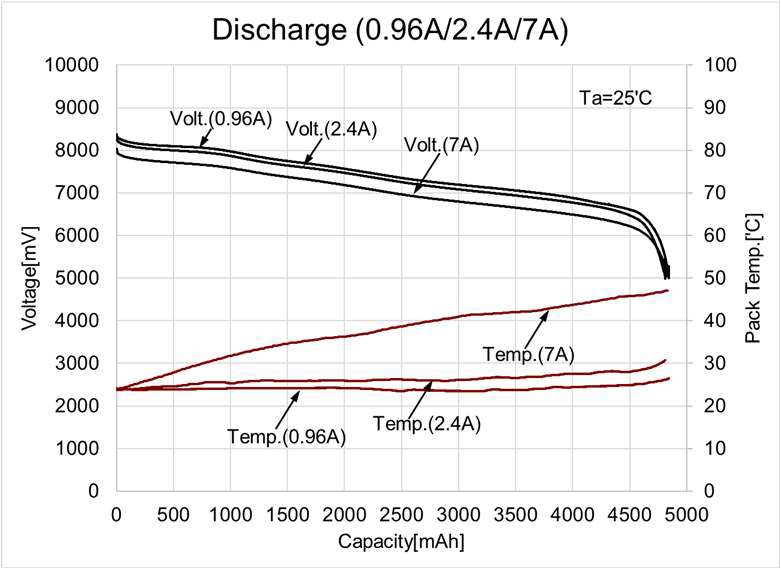

| 標準放電 |
960mA CC ,
5.0V cutoff , 25'C |
| 公称容量 |
4932mAh / 36.4Wh (typ.) |
| 最大充電電流 |
1440mA (0'C..25'C)
3360mA (25'C..45'C) |

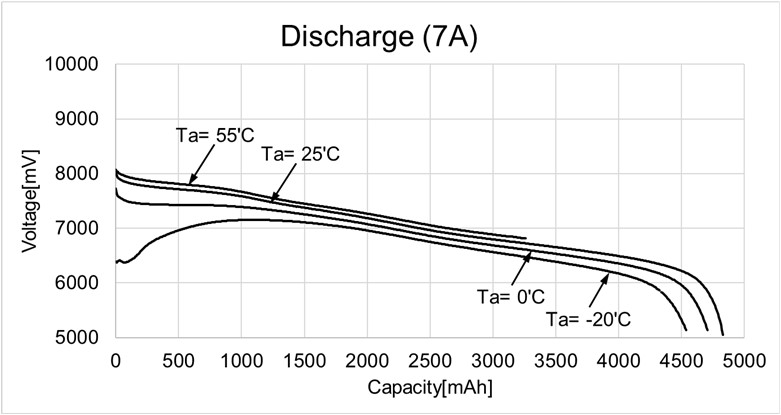

| 最大放電電流 |
7000mA (放電温度範囲) |
| 放電終止電圧 |
5.0V |
| サイクル寿命 |
500回/80% （標準充電/2.4A CC Discharge） |
| Impedance |
≤120m ohm(AC 1kHz), 25℃ |
| 充電温度範囲 |
0～45℃ (Ambient) and Max.55℃(Cell) |

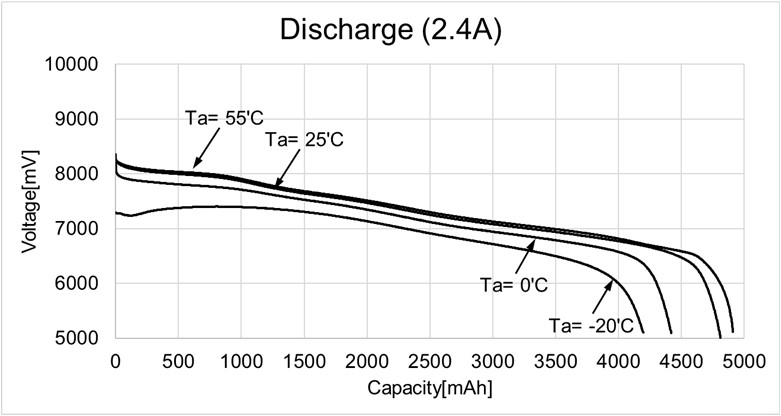

| 放電温度範囲 |
-20～55℃ (Ambient) and Max.70℃(Cell) |
| 残量表示 |
4LED 6step |
無 |
| 通信方式 |
SMBUS |
| 寸法 |
W48 × L83 × H24.5 |
| 重量 |
180g (typ.) / 200g (max.) |
| 安全規格 |
PSE,IEC62133,UL1642,UN38.3,Rohs2 |
| コネクタ |
1747367-1 / TE Connectivity社
(装置側推奨コネクタ 9-1612503-1) |

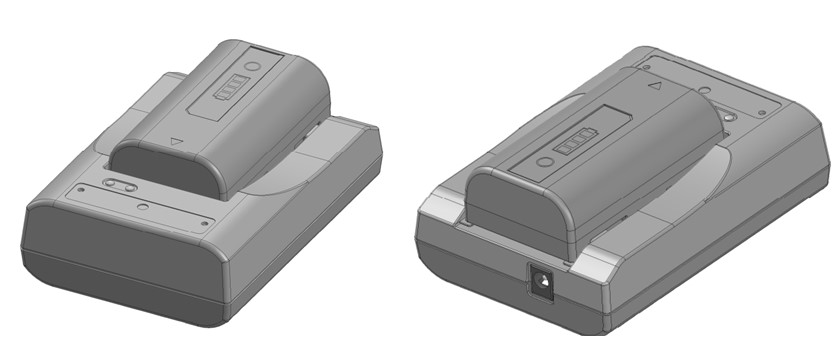

FSB2170用充電器
| 仕様一覧 |
|---|
| 品番 |
MQLⅡ TypeB |
| 対象セル数 |
2ｾﾙ（リチウムイオン） |
| 充電方式 |
ＣＣＣＶ方式 |
| 使用環境温度 |
0～40℃ |
| 寸法 |
W85×L120×D36.5 |
| 重量 |
250g |
※専用のACアダプタが付属します。(日本国内仕様)
●充電の最適化！
セルの温度、電圧を検知して3段階の充電電流を切り替えて最適な電流で充電を実施します。
●多彩な保護機能！
ADP以上電圧検知 / 電池OPEN検出 / 電池ショート検出 / 異常周囲温度保護 / 保護タイマー
●充電パラメータ表示機能（2LED）！
バッテリー未接続表示 / 充電中表示 / 充電待機表示 / 充電完了表示 / 充電異常検出表示
～ 創業60年1700機種の実績と経験パワー系のトータルプロデュース～
日本製・国内一貫生産の高品質
電源システム、二次電池、充電器のカスタム製品開発
双葉電気 株式会社
2024年12月20日
|
|
