KEISEI TOP　＞　取扱メーカー　＞　 製品案内(東芝)　＞ CMOSロジックIC　＞　TB6614FNG(O,C,8,EL

案内バナー お見積りバナー
　
東芝

TB6614FNG(O,C,8,ELイメージ図
イメージ図

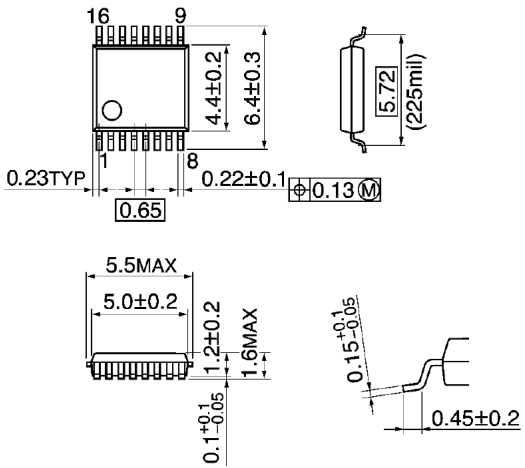

TB6614FNG(O,C,8,EL外形寸法図
外形寸法図

　製品概要
メーカー名 東芝
製品型番

TB6614FNG(O,C,8,EL
カテゴリ1

IC
カテゴリ2

CMOSロジックIC
供給状況 供給中
パッケージ SSOP16
荷姿 テープ
RoHS RoHS対応

在庫状況
在庫数量：3750
在庫場所：自社在庫
ＤＣ：2020年+
納期：15:00までのご注文は当日出荷可
販売単位 / 単価(税別) / 希望数量
     10個    ¥315
 2,000個    ¥174
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 • 電源電圧： VM = 15 V (max)
• 出力電流： Iout = 1.2 A (avg)/3.2 A (連続パルス peak)
• 出力低 ON 抵抗： 0.3 Ω (上＋下 typ. @VCC = VM = 5 V)
• スタンバイ（Power save）機能
• 正転/逆転/ショートブレーキ/ストップ制御機能
• ダイレクト PWM 制御端子付き
• 熱遮断（TSD）回路および、低電圧検出(（UVD）、
過電流検出（ISD）回路を内蔵
• 小型面実装パッケージ SSOP16（0.65 mm pitch）を採用
特性 DCモータドライバ
TB6614FNG は、出力ドライブトランジスタに低ＯＮ抵抗の LDMOS で H-SW 回路を構成した DC モータドライバ IC です。
正転/逆転/ショートブレーキ/ストップの 4 モードを選択できます。
