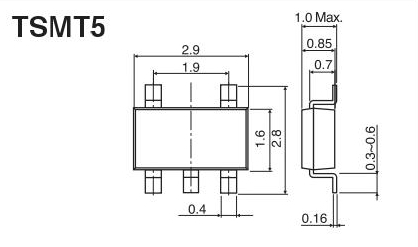

QS5U13TR外形寸法図
外形寸法図

　製品概要
メーカー名 ローム
製品型番

QS5U13TR
カテゴリ1

MOSFET
カテゴリ2

ミドルパワーMOSFET
供給状況 供給中
パッケージ TSMT5
荷姿 テープ
RoHS RoHS対応

在庫状況
在庫数量：1000
在庫場所：自社在庫
ＤＣ：2012年+
納期：15:00までのご注文は当日出荷可
販売単位 / 単価(税別) / 希望数量
    100個     ¥25
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途 ロードスイッチ，DC/DCコンバータ
特徴 ショットキーダイオード内蔵ミドルパワーMOSFET
小型面実装パッケージで省スペース
鉛フリー対応、RoHS規格準拠
特性 グレード：Standard
パッケージコード：SOT-25T
パッケージサイズ[mm]：2.9x2.8(t=1.0Max.)
端子数：5
極性：Nch+Schottky
ドレインソース間電圧 VDSS [V]：30
ドレイン電流 (直流) ID [A]：2
RDS(on)[Ω] VGS=2.5V(Typ.)：0.11
RDS(on)[Ω] VGS=4V(Typ.)：0.076
RDS(on)[Ω] VGS=4.5V(Typ.)：0.071
RDS(on)[Ω] VGS=Drive (Typ.)：0.11
ゲート総電荷量 Qg [nC]：2.8
許容損失 PD [W]：0.9
駆動電圧 [V]：2.5
逆方向電圧 (Diode)[V]：20
順方向電流 (Diode)[A]：0.5
サージ順方向電流 (Diode)[A]：2
実装方式：Surface mount
保存温度範囲(Min.)[°C]：-55
保存温度範囲(Max.)[°C]：150
