JAE

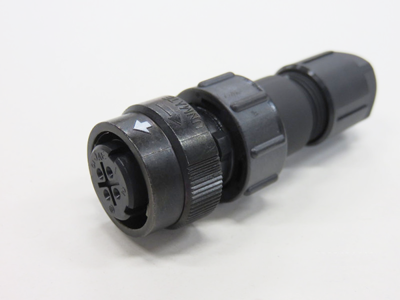

JN2DS04FK2-Rイメージ図
イメージ図

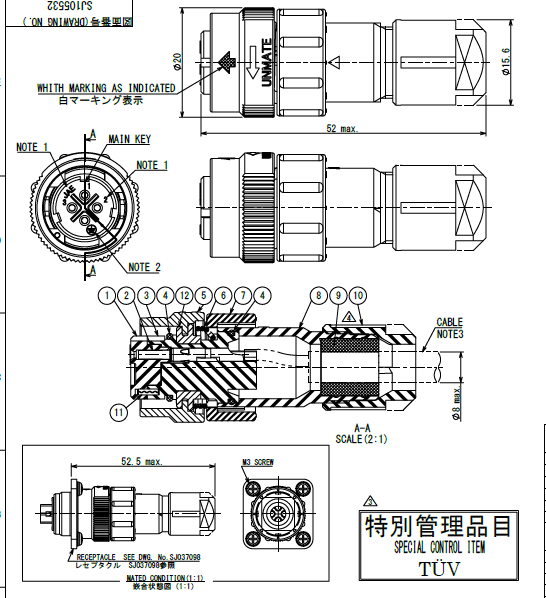

JN2DS04FK2-R外形寸法図
外形寸法図

　製品概要
メーカー名 JAE
製品型番

JN2DS04FK2-R
カテゴリ1

プラグ
カテゴリ2

JN1/JN2 シリーズ (小型 丸型コネクタ)
供給状況 供給中
パッケージ JN2DS04FK2-R
荷姿 バルク
RoHS RoHS対応

在庫状況
在庫数量：10
在庫場所：自社在庫
ＤＣ：入荷2023年+
納期：15:00までのご注文は当日出荷可
販売単位 / 単価(税別) / 希望数量
      1個  ¥1,650
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 ブッシング付(灰色)、4 極、プラグ
ＪＮ１と互換性をもち、外殻に一部金属を使用することにより、堅牢性を大幅に アップ(破壊強度3倍増)
使用するコンタクトはＪＮ１と同様
レセプタクルとプラグの結線仕様は、シリーズや芯数によって異なりますので、各製品の一般仕様に てご確認願いします。 尚、4芯のレセプタクルは、ボディーアースとなっております。
4芯は、TUV認定品となります。
プラグはストレートとアングルの2種類、アングルタイプはケーブル引き出し方向を90度毎の4方向に 設定可能
芯数バリエーションとして4芯,10芯があります。
アングルプラグは嵌合高さ(筐体面から)31.3ｍｍ(4芯,10芯)
ＩＰ67の防水・防塵性能 耐振性・耐油性に優れた耐環境性能
コンジット取付可能
特性 産業用機器のインターフェイス用として開発された、ワンタッチロック機構の丸型、防 水コネクタです。
オールプラスチックタイプのＪＮ１シリーズと、部分金属仕様で強化 タイプのＪＮ２シリーズが製品化されており、小型化にマッチし、各種電子機器にご使 用頂けます。
ＪＮ２-４芯タイプはＴＵＶ認定品です。
