JAE

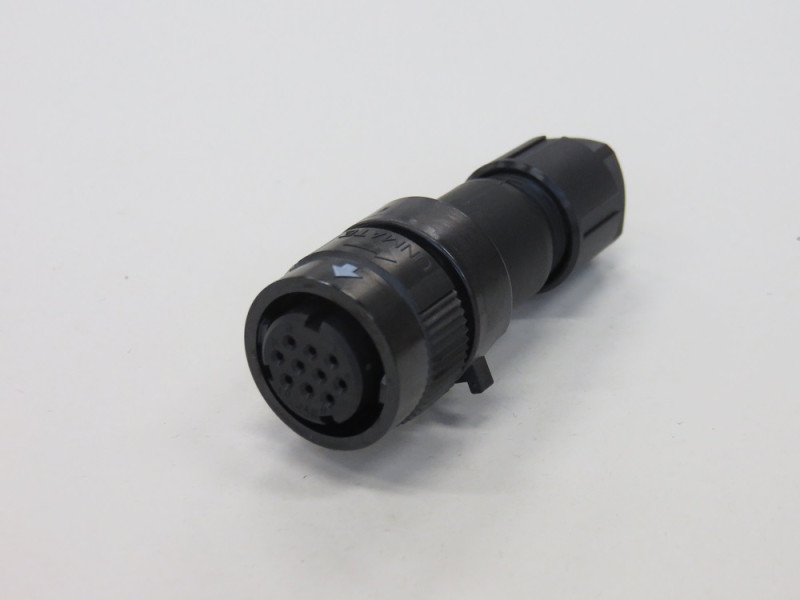

JN1DS10SL2イメージ図
イメージ図

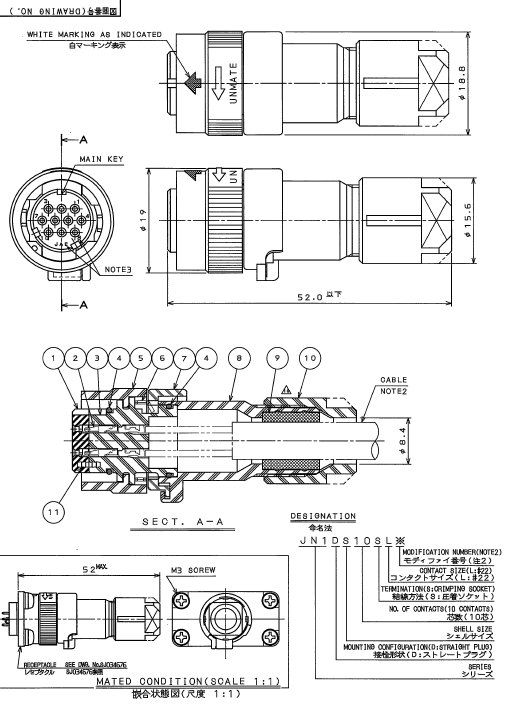

JN1DS10SL2外形寸法図
外形寸法図

　製品概要
メーカー名 JAE
製品型番

JN1DS10SL2
カテゴリ1

プラグ
カテゴリ2

JN1/JN2 シリーズ (小型 丸型コネクタ)
供給状況 供給中
パッケージ JN1DS10SL2
荷姿 バルク
RoHS RoHS対応

在庫状況
在庫数量：24
在庫場所：自社在庫
ＤＣ：2023年+
納期：15:00までのご注文は当日出荷可
販売単位  /  単価  /  希望数量
      1個    ¥710
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 ブッシング付 (灰色)、10 極、プラグ
本体のオールプラスチック化による軽量コネクタ
プッシュ・ツイスト方式のワンタッチロック機構による容易且つ確実な嵌合
レセプタクルとプラグの結線仕様は、シリーズや芯数によって異なりますので、各製品の一般仕様にて ご確認願いします(10芯プラグのソケットコンタクトは、圧着と半田の2種類の結線タイプを選択するこ とが出来ます)。 尚、4芯のレセプタクルは、ボディーアースではありません。予め筐体とアース接続が必要となります。
中継レセプタクルは、中継タイプと隔壁中継タイプの2種類(4芯,10芯)
プラグはストレートとアングル及び単体(10芯のみ)の3種類、アングルタイプはケーブル引き出し方向を 90度毎の4方向に設定可能
アングルプラグは嵌合高さ(筐体面から)30.8ｍｍ(4芯,10芯) 、単体プラグは16.9ｍｍ(10芯) の ロープロファイル
ＩＰ67の防水･防塵性能
耐振性、耐油性に優れた耐環境性能
コンジット取付可能(単体プラグには取付出来ません)
特性 産業用機器のインターフェイス用として開発された、ワンタッチロック機構の丸型、防 水コネクタです。
オールプラスチックタイプのＪＮ１シリーズと、部分金属仕様で強化 タイプのＪＮ２シリーズが製品化されており、小型化にマッチし、各種電子機器にご使 用頂けます。
ＪＮ２-４芯タイプはＴＵＶ認定品です。
