HR30-6P-C(31)

   (

ヒロセ

 )　-　製品情報
KEISEI TOP　＞　取扱メーカー　＞　 製品案内(ヒロセ)　＞ HR30シリーズ　＞　HR30-6P-C(31)

案内バナー お見積りバナー
　
ヒロセ

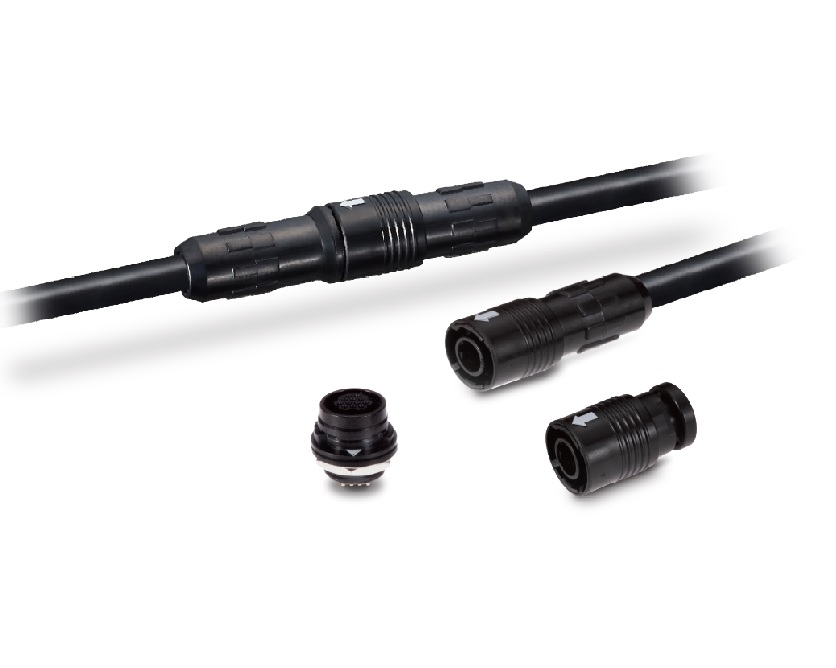

HR30-6P-C(31)イメージ図
イメージ図

HR30-6P-C(31)外形寸法図
外形寸法図

　製品概要
メーカー名 ヒロセ
製品型番

HR30-6P-C(31)
カテゴリ1

I/O
カテゴリ2

HR30シリーズ
供給状況 供給中
パッケージ HR30-6P-C(31)
荷姿 バルク
RoHS RoHS対応

在庫状況
在庫数量：18
在庫場所：自社在庫
ＤＣ：2023年+
納期：15:00までのご注文は当日出荷可
販売単位 / 単価(税別) / 希望数量
      1個    ¥160
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 1. 小型低背
3、6極 : 最大外径　Ø12.6mm
3、6極 : 嵌合高さ　32.3mm（パネル面より）
10、12極 : 最大外径　Ø15.5mm
10、12極 : 嵌合高さ　42.1mm（パネル面より）
であり、小型化、低背化を実現しました。
2. 防水構造
嵌合状態で、IPX7、IPX8の防水性能です。
IPX7：水深1mに30分間放置
IPX8：水深2mに14日間放置
3. プッシュプルロック
弊社独自のロック方式により、防水コネクタでありながら、
操作性の良いプッシュプルロックを実現しました。
4. 軽量
3,6極 : 6g（プラグ+レセプタクル）
10,12極 : 9g（プラグ+レセプタクル）と軽量です。
5. クランプ構造
弊社独自のクランプ方式により、コード管を締め込むだけで、
ケーブルがクランプされます。
6. 確実なロック
プラグは、どこを持ってもロック可能な構造ですので、
確実にロックができます。（図②をご参照ください）
7. 誤挿入防止
嵌合は、複数のガイドキーにより確実に案内されます。
8. 嵌合マーク
プラグ、レセプタクル共に嵌合位置に白色マークが
ありますので、嵌合位置合わせが容易にできます。
（図③をご参照ください）
9. RoHS対応
環境問題に配慮し、RoHS指令使用禁止物質を使用しており
ません。
10. 高速伝送対応
Cat. 5e(1Gbps) 高速イーサネット対応
・規格：ISO TR 11801-9902 Class D3 - Conn E3(End-to-End)
・ピンアサイン、ケーブル仕様、及びハーネスの状態などにより特性が左右されます。事前にご確認の上ご使用ください。
・推奨ピンアサインのご質問は、弊社営業担当までお願い致します。
11. 屋外での長期間使用に対応
サンシャインウェザーメーター試験（2,000時間）を実施しています。
詳細は、試験成績書をご要求の上ご確認願います。
