富士電機

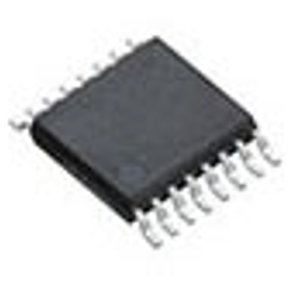

FA3687V-H1イメージ図
イメージ図

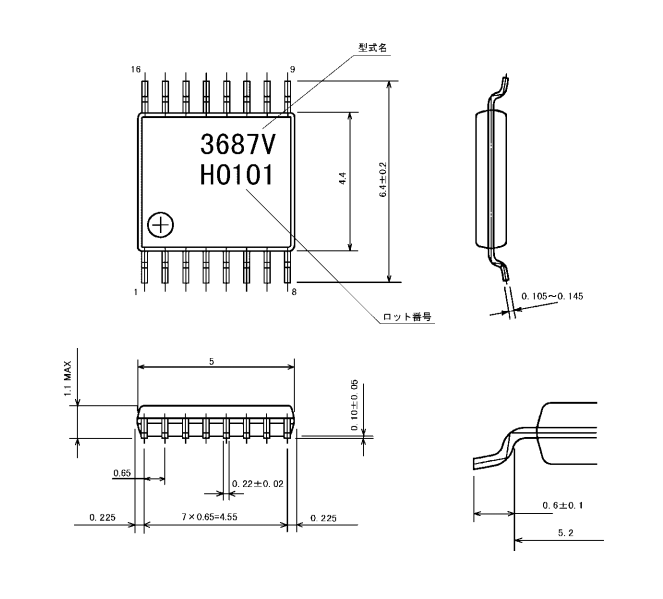

FA3687V-H1外形寸法図
外形寸法図

　製品概要
メーカー名 富士電機
製品型番

FA3687V-H1
カテゴリ1

電源用IC
カテゴリ2

DC/DC電源制御用IC
供給状況 供給中
パッケージ TSSOP-16
荷姿 バルク
RoHS RoHS対応

在庫状況
在庫数量：56
在庫場所：自社在庫
ＤＣ：2011年+
納期：15:00までのご注文は当日出荷可
販売単位 / 単価(税別) / 希望数量
      5個    ¥455
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 電源電圧範囲が広い：ＶＣＣ＝２．５～２０Ｖ
ＭＯＳＦＥＴ直接駆動可能
各チャンネル共 Ｐ／Ｎｃｈ駆動切替え可能
ＣＭＯＳプロセスによる低消費電流化 動作時：２．５ｍＡ(typ.)
２ｃｈのＰＷＭ制御ＩＣ
高周波動作が可能：３００ｋＨｚ～１．５ＭＨｚ
タイミング抵抗のみで動作周波数設定
各チャンネル毎のソフトスタートの設定が可能
各チャンネル毎に最大デューティ制限の設定が可能
低電圧誤動作防止機能内蔵
高精度基準電圧 ＶＲＥＦ：１．００Ｖ±１％，ＶＲＥＧ：２．２０Ｖ±１％
タイマラッチ方式の出力短絡保護回路内蔵
小型・薄型パッケージ：ＴＳＳＯＰ－１６
特性 ＦＡ３６８７Ｖは、パワーＭＯＳＦＥＴを直接駆動できる２ｃｈ出力のＰＷＭ型ＤＣ－ＤＣコンバータ制御用ＩＣです。
高耐圧ＣＭＯＳデバイスを採用し、低消費電力化を実現しています。
また、パッケージの小型・薄型化 (1.1mm max.)、及び高波数化(～1.5MHz)により超小型ＤＣ－ＤＣコンバータ用途に最適です。
更に直接駆動 するＭＯＳＦＥＴのＰｃｈ及びＮｃｈを自由に選ぶことができ、降圧、昇圧、極性反転、フライバック、フォワード のあらゆる回路構成のＤＣ－ＤＣコンバータが可能です。
