ES6U2T2R

   (

ローム

 )　-　製品情報
KEISEI TOP　＞　取扱メーカー　＞　 製品案内(ローム)　＞ MOSFET　＞　ES6U2T2R

案内バナー お見積りバナー
　
ローム

ES6U2T2Rイメージ図
イメージ図

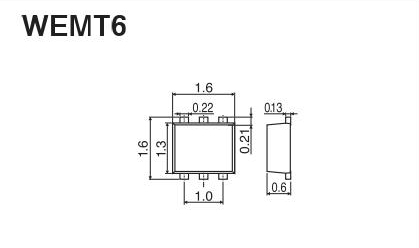

ES6U2T2R外形寸法図
外形寸法図

　製品概要
メーカー名 ローム
製品型番

ES6U2T2R
カテゴリ1

トランジスタ
カテゴリ2

MOSFET
供給状況 供給中
パッケージ WEMT6
荷姿 テープ
RoHS RoHS対応

在庫状況
在庫数量：1000
在庫場所：自社在庫
ＤＣ：2012年+
納期：15:00までのご注文は当日出荷可
販売単位 / 単価(税別) / 希望数量
    200個     ¥19
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 ショットキーダイオード内蔵ミドルパワーMOSFET
小型面実装パッケージで省スペース
鉛フリー対応、RoHS規格準拠
特性 グレード：Standard
パッケージコード：SOT-563T
JEITAパッケージ：SC-120
パッケージサイズ[mm]：1.6x1.6(t=0.6)
端子数：6
極性：Nch+Schottky
ドレインソース間電圧 VDSS [V]：20
ドレイン電流 (直流) ID [A]：1.5
RDS(on)[Ω] VGS=1.5V(Typ.)：0.3
RDS(on)[Ω] VGS=2.5V(Typ.)：0.17
RDS(on)[Ω] VGS=4.5V(Typ.)：0.13
RDS(on)[Ω] VGS=Drive (Typ.)：0.3
ゲート総電荷量 Qg [nC]：1.8
許容損失 PD [W]：0.7
駆動電圧 [V]：1.5
逆方向電圧 (Diode)[V]：20
順方向電流 (Diode)[A]：0.5
サージ順方向電流 (Diode)[A]：2
実装方式：Surface mount
保存温度範囲(Min.)[°C]：-55
保存温度範囲(Max.)[°C]：150

類似型番
※スペックやパッケージ違いなどにご注意ください
  製品型番/メーカー 在庫数 リンク
－　対象製品無し　－


STOCK EMS(提携先EMS在庫)
  製品型番/メーカー 在庫数 リンク
－　対象製品無し　－
※こちらは敬誠の姉妹サイトになります。
提携EMS会社の在庫で、正規品ではありますが、
環境調査・不良解析等のサポートは行っておりません。
詳しくはSTOCK EMS内のご利用ガイドをご確認ください。
