DF2S6.8FS(TPL3)

   (

東芝

 )　-　製品情報
KEISEI TOP　＞　取扱メーカー　＞　 製品案内(東芝)　＞ ESD保護用ダイオード　＞　DF2S6.8FS(TPL3)

案内バナー お見積りバナー
　
東芝

DF2S6.8FS(TPL3)イメージ図
イメージ図

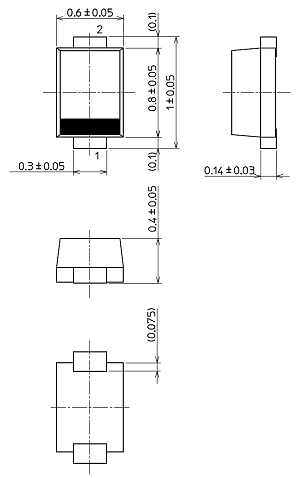

DF2S6.8FS(TPL3)外形寸法図
外形寸法図

　製品概要
メーカー名 東芝
製品型番

DF2S6.8FS(TPL3)
カテゴリ1

ダイオード
カテゴリ2

ESD保護用ダイオード
供給状況 廃止品
パッケージ SOD-923
荷姿 テープ
RoHS RoHS対応

在庫状況
在庫数量：5300
在庫場所：自社在庫
ＤＣ：2014年+
納期：15:00までのご注文は当日出荷可
販売単位  /  単価  /  希望数量
    200個     ¥55
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 製品概要:
内部接続:シングル
回路数:1
保護ライン数:1
Configuration:Unidirectional
用途:USB1.1 / Audio / SIM-Card / Power supply
RoHS Compatible Product(s) (#):適合品あり
特性 絶対最大定格:
項目:記号/値/単位
静電気耐量 (IEC61000-4-2 準拠):VESD/+/-30/kV
電気的特性:
項目:記号/測定条件/値/単位
ピーク逆動作電圧 (Max):VRWM/-/5/V
端子間容量 (Typ.):CT/VR=0V/25/pF
:/f=1MHz
動作抵抗 (Max):ZZ/IZ=5mA/30/Ω
逆方向降伏電圧 (Min):VBR/-/6.4/V
逆電流 (Max):IR/VRWM=5V/0.5/μA
ツェナー電圧 (Typ.):VZ/IZ=5mA/6.8/V
クランプ電圧(IEC61000-4-5準拠) (Typ.):VC/IPP=1A/9/V
絶対最大定格:
項目:記号/値/単位
静電気耐量 (IEC61000-4-2 準拠):VESD/+/-30/kV
電気的特性:
項目:記号/測定条件/値/単位
ピーク逆動作電圧 (Max):VRWM/-/5/V
端子間容量 (Typ.):CT/VR=0V/25/pF
:/f=1MHz
動作抵抗 (Max):ZZ/IZ=5mA/30/Ω
逆方向降伏電圧 (Min):VBR/-/6.4/V
逆電流 (Max):IR/VRWM=5V/0.5/μA
ツェナー電圧 (Typ.):VZ/IZ=5mA/6.8/V
クランプ電圧(IEC61000-4-5準拠) (Typ.):VC/IPP=1A/9/V
